专用注剂工具
注剂工具装配

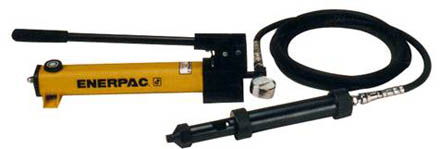

1. TXY- Ⅱ 型机械复位注剂工具
（1）包括： ① 连续填充自动复位注射枪一把；②液压油泵一台；③压力表及表座接头各一个；④快装接头二套；⑤高压胶管一根。
1、注射枪； 2、大密封垫； 3、快装接头；4、小密封垫；5、高压胶管；
6、小密封垫； 7、快装接头； 8、大密封垫； 9、表座接头； 10、压力表；
2 . 液压复位注剂工具（1）包括： ① 液压复位注射枪一把；②手动 液压油泵（泵 、 换向阀一体）一台；③压力表及表座接头各一个；④快装接头四套；⑤高压胶管二根（每根5米）。
3. 气动 液压注剂工具（1）包括： ① 机械复位注射枪一把；②气动 液压泵一台；③压力表及表接管各一个；④快装接头二套；⑤高压胶管一根（每根5米）；⑥压缩空气管一根，气源快装接头一套。
主要专用注剂工 、 器具
1. 高压注剂枪(1) TXY- Ⅱ 机械复位注剂枪
液压油推动柱塞及推杆，将剂料腔内密封剂推出，打开油泵卸载阀，液压油压力回零，活塞和推杆复位，然后再装密封剂，重复上述操作完成注剂过程。
①机械复位注剂枪备件：注剂枪弹簧及“O”形环
②更换弹簧（“O”形密封圈）操作程序
a:枪体夹在钻台上，钻杆顶压后盖，用管钳拧下后盖螺母；
b:抽出活塞及推杆，更换弹簧（“O”形圈）后，装入枪体，拧紧后盖螺母。
③注剂枪有关数据
a:液压缸承压：最大 70MPa；
b:可注射密封剂： Ф20～22mm,长80～90mm圆柱状密封剂；
c:注射枪：出口孔径 Ф8，连接注剂阀丝扣M20。
（2）液压复位注剂枪
由液压缸 、 柱塞 、注射筒、导向环等部件组成。液压油推动柱塞带动推杆注入密封剂。扭转换向手柄改变进回油路方向，液压推动柱塞和推杆复位，重复上述操作，完成注剂。
①注剂枪结构
②液压复位注剂枪备件：“O”形环
2 . 液压 油泵
实施泄漏封堵作业，注入密封剂的动力源，分国产和由进口两种。
手动液压油泵
① 美国恩派克 P-392
② 国产高压油泵
③ 主要性能指标：
产地及型号
性能指标
项目 |
美国 US-ENERPAC P-392 |
国 产 |
压 力 |
高 压 |
MPa |
70 |
63 |
低 压 |
1.4 |
1 |
流 量 |
高 压 |
ml/次 |
2.47 |
2.3 |
低 压 |
11.26 |
12.5 |
储 油 量 |
cm 3 |
900 |
700 |
重 量 |
Kg |
4.1 |
9 |
外形尺寸（长×宽×高） |
mm |
560×120×176 |
630×175×176 |
（ 2） 气动液压油泵
以压缩空气驱动，适用易燃 、易爆介质泄漏封堵作业。
气动油泵外形
② 基本参数
型号 |
最高压力
MPa |
额定排量 cm3 /min |
空气压力
MPa |
储油量
cm3 |
重量
Kg |
P-2810 |
63 |
低压 |
高压 |
0.5～0.7 |
1650 |
5.5 |
1324 |
524 |
（3） 双作用手动泵
与液压复位注剂枪配套使用，换向阀与泵一体，通过换向手柄，切换进 、回油方向。
双作用手动泵
性能指标
性能指标 型号 |
压 力/Mpa |
流量 cm3/次 |
储油量 /cm3 |
重量 /kg |
低 压 |
高 压 |
低 压 |
高 压 |
2200 |
10.9 |
P-84 |
2.5 |
70 |
16.22 |
2.46 |
3. 注射阀
是连接注剂枪与夹具的旋塞阀，有 M8/M20、M10/M20、 M12/M20、M14/20四种规格；常用的是M12/M20；高压时用 M14/M20；特殊情况阀门填料函壁钻孔攻丝注胶用 M10/M20。
4. 换向接头
夹具注剂孔附近遇障碍物，连接注剂枪受阻，通过换向接头夹具与注剂阀相接，实现调整注入密封剂操作的方位。换向接头夹具注剂孔成 90 °、120°两个方向的连接孔，可根据需要选择。

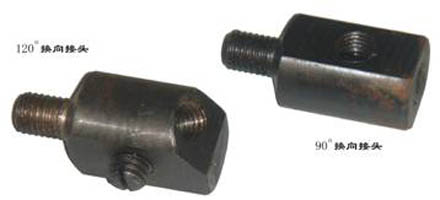

换向接头图：
5. 螺孔注入接头
通过螺孔入接头，由螺栓孔注入密封剂。操作程序：根据螺栓直径尺寸选用相应规格的螺孔注入接头，卸下螺栓螺母,装好螺孔注入接头拧紧螺母，接注剂枪，注入密封剂，可提供配合M12、M14、M16、M18、M20、M22、M24、M27、M30、M32、M34、M36的12种规格螺栓使用。

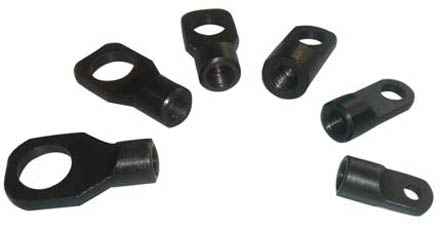

螺孔注入接头
6. 快装接头：
是一种快速连接和切断流体通道的装置，分插头和插座 ,插头接注剂枪和高压油泵出口压力表接头，插座连接高压胶 管。插入连接后自成通路，分开后双侧切断，可承受最高压力70Mpa。

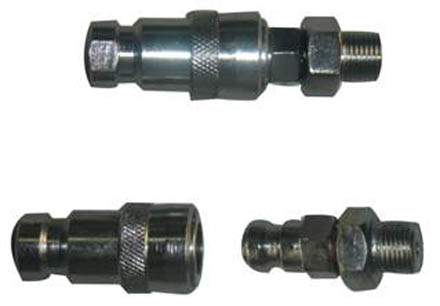

快装接头图
|
